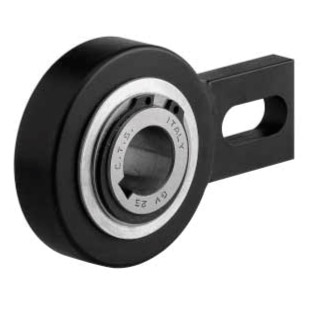

Samostředící volnoběžky typ GV

U volnoběžek typu GV je centrování mezi vnitřním a vnějším kroužkem provedeno pomocí pouzder.

Kroutící moment je přenášen z hřídele na vnitřní kroužek pomocí pera. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

U volnoběžek typu GV je centrování mezi vnitřním a vnějším kroužkem provedeno pomocí pouzder.

Kroutící moment je přenášen z hřídele na vnitřní kroužek pomocí pera.

Tolerance hřídele h6.

Pokud je volnoběžka použita jako jednosměrné zařízení, páka upevněná na vnějším kroužku musí být sevřena mezi dvěma držáky nebo je nutné vložit kolík do oválné díry.

Při použití volnoběžky jako přerušovaného pohonu musí být páka připojena podélně za použití otvoru pro tlačnou tyč nebo obdobně. V každém případě musí mít páka jistou vůli dovolující axiální pohyb, aby se předešlo přetížení pouzder.

Volnoběžka je dodávána s mazivem.

Katalogový list Soubor CAD
