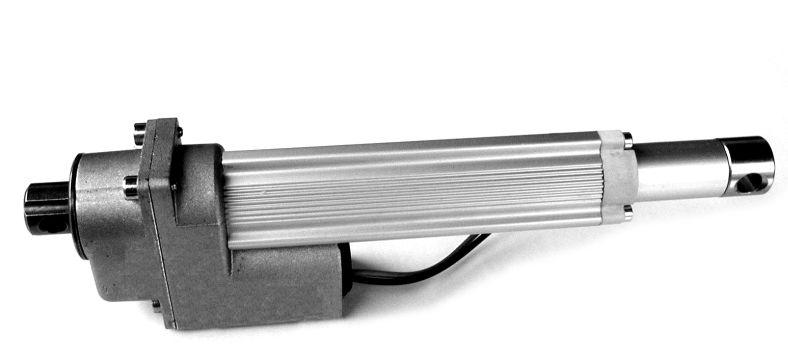

Typ HG3

Zdvižná mini převodovka HG3 je poháněna stejnosměrným motorem [12 až 24 V] s čelní převodovkou [převod do pomala 12:1, 27:1, 48:1, 108:1 a 240:1]. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

Zdvižná mini převodovka HG3 je poháněna stejnosměrným motorem [12 až 24 V] s čelní převodovkou [převod do pomala 12:1, 27:1, 48:1, 108:1 a 240:1]. Díky různým převodům lze dosáhnout různých rychlostí zdvihu v závislosti na zatížení. Vhodné pro krátkodobý nebo přerušovaný provoz.

Převodovka je zajištěna proti pootočení pomocí 3 drážek ve vodící trubce, proto není nutné ojnici zajišťovat proti pootočení. Standardní délky zdvihu 50, 100, 150, 200, 250 a 300 mm.

Materiál:

  • čelní kola - ocel
  • skříň - slitina zinku
  • trapézová matice – POM, uložena v ložiskách
  • trapézový šroub – ocel C15
  • ojnice – hliníková trubka.
  • oko – ocel

Na poptávku:

  • Hallův senzor, 2 signály za otáčku
  • tepelná ochrana
Katalogový list Soubor CAD
