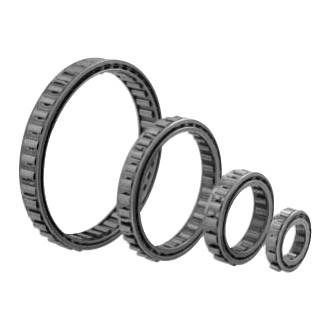

Klece typu GP

Typ GP je klec s volnoběžnými segmenty, které obíhají na kroužcích volnoběžky (rozměry v palcích). Menší rozměry a velké přenášené momenty nabízejí zajímavá technická a úsporná řešení. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

Typ GP je klec s volnoběžnými segmenty, které obíhají na kroužcích volnoběžky (rozměry v palcích).

Menší rozměry a velké přenášené momenty nabízejí zajímavá technická a úsporná řešení.

Uchycením vícenásobných klecí vedle sebe lze zvýšit přenášený kroutící moment.

Je nutné umístit jedno nebo dvě ložiska vedle volnoběžky tak, aby vnější kroužek mohl rotovat centrálně s vnitřním kroužkem.

U obrobené kluzné plochy na hřídeli nebo na dosedací ploše musí být dodrženy následující specifikace:

Tvrdost povrchu 60/62 HRC, minimální hloubka kalení 1 mm po broušení, musí být zajištěno souosé otáčení kroužků, vhodné mazání pro aplikaci.

Katalogový list Soubor CAD
