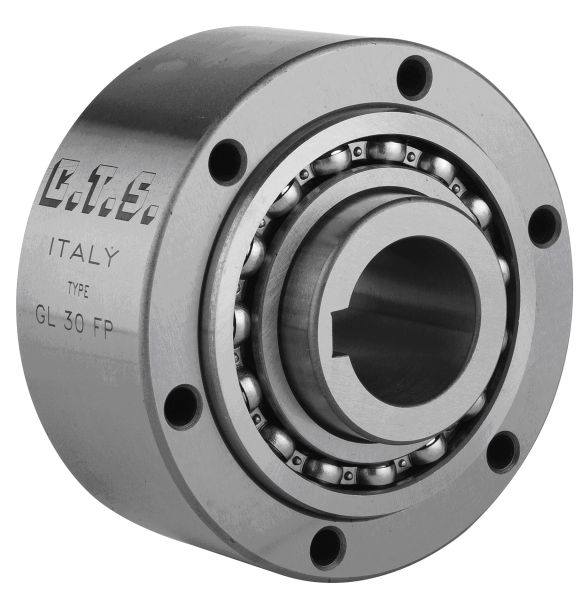

Typ GL..FP

Volnoběžky typu GL..FP s průchozími upevňovacími otvory mají kuličková ložiska typu 160.., která se používají k vycentrování vnitřního kroužku s vnějším. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

Volnoběžky typu GL..FP s průchozími upevňovacími otvory mají kuličková ložiska typu 160.., která se používají k vycentrování vnitřního kroužku s vnějším.

Kroutící moment je přenášen z hřídele na vnitřní kroužek pomocí pera a z vnějšího kroužku na vnější přírubu pomocí šroubů.

Tolerance hřídele h6 a tolerance uložení vnějšího kroužku H7.

Před uvedením do provozu musí být volnoběžka namazána mazivem nebo olejem podle návodu na straně 230.

Každá volnoběžka je dodávána se dvěma papírovými těsněními, které musí být vloženy mezi vnější kroužek a příruby. Bez jejich použití by mohlo dojít k vážnému poškození volnoběžky.

Katalogový list Soubor CAD Návod
