Lin. osa s kul. šroubem H..W_RC

Lineární osa s kuličkovám šroubem H..W_RC se skládá z hliníkového profilu 45x180, na kterém jsou upevněny dvě kolejnice. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

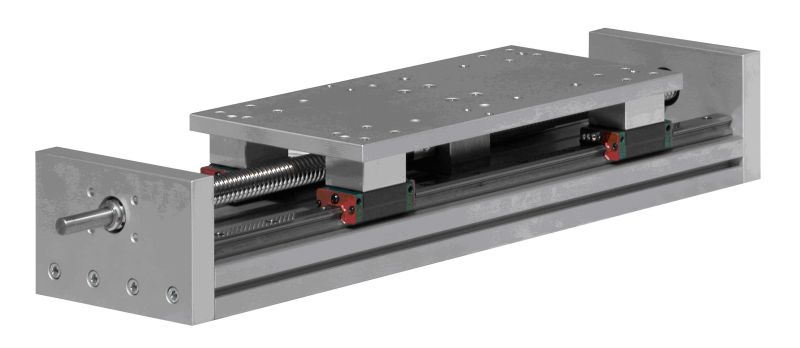

Lineární osa s kuličkovám šroubem H..W_RC se skládá z hliníkového profilu 45x180, na kterém jsou upevněny dvě kolejnice. K desce vozíku (nejčastěji hliníkové) jsou připevněny 4 vozíky s oběhovými kuličkami, které se pohybují po kolejnicích.

Pohyb je zajištěn pomocí kuličkového šroubu.

Délka osy se vyrábí dle požadavku zákazníka, max. do 3 m z jednoho kusu. Při volbě velikosti systému je nutno brát v úvahu poměr rychlosti a délky kuličkového šroubu (viz. graf), aby se zábránilo jeho zničení.

Osa se ukotvuje pomocí T-drážek v profilu 45x80 a příslušenství, které lze dodat na přání.

Lineární vedení lze chránit pomocí krycích měchů dodávaných na přání zákazníka.

Jiná provedení lineární osy na poptávku.



Katalogový list Soubor CAD
