Lineární vedení Compact

Lineární vedení Compact je vhodné pro malá zatížení a díky malým velikostem vozíků je prostorově nenáročné. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

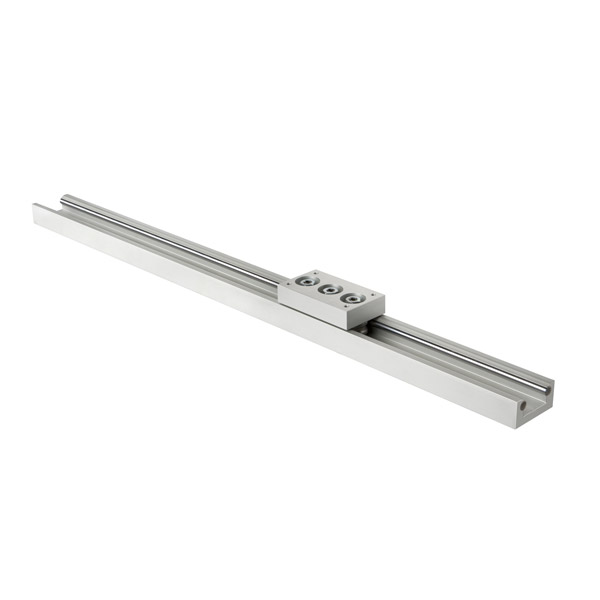

Lineární vedení Compact je vhodné pro malá zatížení a díky malým velikostem vozíků je prostorově nenáročné. Při vyšším zatížení lze použít dvě paralelní vedení a sílu rozložit na dvě centrické rolny. Tímto se zátěž přesune na čtyři rolny.

Kolejnici tvoří profil z eloxovaného hliníku, v němž jsou upevněny dvě tvrděchromované kalené broušené vodící tyče. Místa pro vrtání montážních otvorů se nachází ve středu profilu a jsou vyznačena tenkou linkou. Délka kolejnic je na přání zákazníka, maximálně 6 m z jednoho kusu.

Vozík se skládá z nosné desky, která je vyrobená z eloxovaného hliníku a je opatřená montážními otvory, a ze tří vodích rolen, 2 centrických na krajích a 1 excentrické rolny uprostřed, která slouží pro vymezení vůle. Rolny se dodávají ve  provedení 2RS.

Na poptávku lze dodat systém s rolnami a vodícími tyčemi v nerezové oceli.

Katalogový list Soubor CAD
