Lineární vedení Linrol

Lineární vedení LinRol® nabízí různé možnosti při návrhu lineárního vedení. ... Pokračovat

Katalogové označení Počet
ks
Poptat
Pro poptání produktu je potřeba zadat jeho označení z katalogového listu, který naleznete níže.
Popis

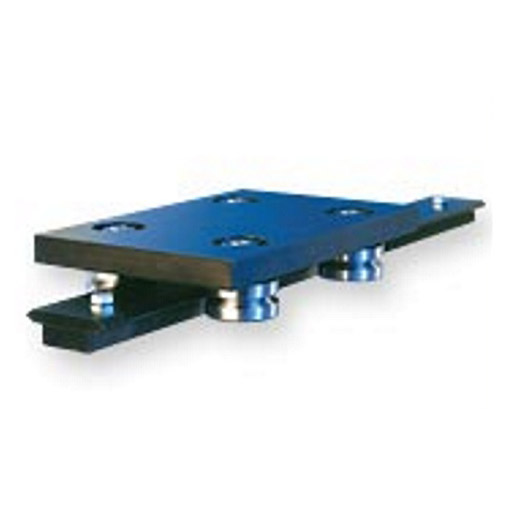

Lineární vedení LinRol® nabízí různé možnosti při návrhu lineárního vedení. Systém se vyrábí ve dvou provedeních s úhlem vodící drážky 70° a 90°. Základní prvky lienárního vedení LinRol® jsou vodící kolejnice, vodící rolny a nosná deska.

Vodící kolejnice se vyrábí oboustranné, jednostranné nebo ploché. Vodící kolejnice rolničkového vedení jsou ze všech stran broušené, břity jsou indukčně kalené na 60- 62 HRC. Max. délka je 3 m, větší délky lze realizovat napojením kolejnic. Prostřední část kolejnice je nekalená, lze dobře upravovat. Vrtání kolejnice - na poptávku.

Vodící rolny se vyrábí centrické a excentrické, jejichž použitím je systém bezvůlově nastavitelný. Rolny s úhlem drážky 90° jsou vyrobeny z jednodílného kroužku a mají vyšší únosnost než rolny s úhlem drážky 70°, které jsou vyrobeny ze 2 jednotlivých ložisek.

Alternativní rolničková vedení:
